Cours d'artillerie - Auteur et date indéterminés

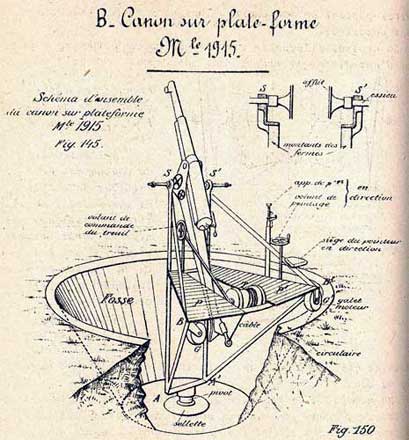

La plateforme comprend un bâti, constitué par 2 fermes latérales triangulaires ABS, A'B'S', disposées verticalement, et convenablement entretoisées.
Les plans des fermes sont verticaux, et font entre eux un angle d'environ 30°.
Les Montants verticaux présentent, à leur extré- mité supérieure, des sous-bandes SS' destinées à recevoir l'essieu de l'affût.
L'entretoise inférieure AA' porte un pivot vertical.
Chaque ferme porte, à sa partie arrière, un gros galet en fonte.
Le bâti est disposé dans une fosse circulaire au centre de laquelle est solidement installée une sellette comportant une crapaudine dans laquelle peut tourner le pivot vertical du bâti.
Cliquer sur les pages pour tourner.
Sur le pourtour de la fosse on fixe une circulaire de roulement en fer, sur laquelle prennent appui les 2 galets des fermes.
Le canon de 75 Modèle 97, dépourvu de ses roues, boucliers et frein de roues, repose par son essieu sur les sous-bandes des montants. La flèche, qui passe à travers l'évidement du plancher, est soutenue par un câble fixé à la lunette de crosse ; ce câble est enroulé sur un treuil T porté par le bâti.
Pointage en direction : en faisant pivoter bâti et canon autour du pivot vertical les galets roulant sur la circulaire ; à cet effet, la plateforme, P' porte un volant actionnant par transmissions, le galet G'.
Pour les déplacements de grande amplitude, le bâti est poussé à bras.
Champ : 360°.
Cliquer sur les pages pour tourner.
L'appareil de pointage en direction est porté par la ferme de droite (appareil de pointage Modèle 97 sur son support, celui-ci étant monté sur une semelle pivotante permettant de lui donner l'inclinaison correspondant au site de l'objectif).
Pointage en hauteur : grands déglacements rapides par rotation autour de l'essieu en enroulant ou déroulant le câble sur le treuil T ; la rotation de ce dernier est commandée par un volant porté sur la plateforme P. On peut également utiliser le volant de pointage porté par l'affût (1).
Pour les déplacements de grande amplitude, le bâti est poussé à bras.
(1) Le tambour de hausse est remplacé par un tambour gradué en millièmes.
Cliquer sur les pages pour tourner.
Le tir s'exécute conformément aux prescriptions de la note du 22 Avril 1915 sur l'organisation du tir du canon de 75 contre objectifs aériens.
Transport : Matériel des Armées ; la plateforme modèle 1915 se transporte démontée sur 2 camions.
La mise en batterie peut se faire en 2 heures environ.
Quand on ne prévoit pas de déplacements, la fosse est bétonnée.
On emploie également, contre objectifs aériens, le canon 75 système DEPORT (voir : Artillerie Italienne)
